迈向更高容量的创新技术

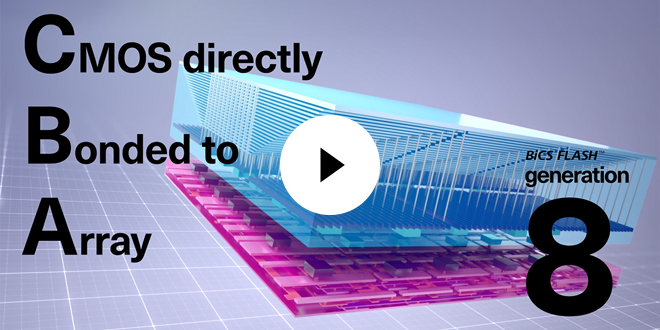

当前一代 BiCS FLASH™ 产品实现重大提升的背后，是多项突破性技术创新。通过在闪存工程设计和组装工艺上的进步，实现了密度、性能和能效的提升。探索 CMOS 直接键合到阵列（CBA） 、On Pitch Select Gate（OPS）以及 32 -die 存储堆叠技术如何引领 3D 闪存的未来。
前道工序中的技术
访谈
采用高精度晶圆键合的高密度 3D 闪存为存储带来全新价值
近年来，闪存制造商主要致力于开发增加存储单元层数、提升存储密度的技术。每一代闪存新品发布时，层数都会增加，部分产品已拥有超过 200 层。然而，正如铠侠存储事业部副总裁井上敦所解释的："增加存储单元层数只是提升容量和存储密度的一种方式，我们并非只关注层数。"
后道工序中的堆叠技术
访谈
以创新的2mm闪存封装技术引领AI革命
32-Die 堆叠于单一封装内
AI 的快速增长加速了对闪存容量的需求。铠侠成功将 32 颗 2Tb（太比特）存储晶粒组装到高度不足 2 毫米的封装内，开发出了大容量 8TB（太字节）闪存。这一成就得益于先进的组装工艺技术，包括将晶圆做得尽可能薄。
各代 BiCS FLASH™ 技术共通的基础
TLC（三层单元）与 QLC（四层单元）技术
BiCS FLASH™ 3D 闪存产品系列同时涵盖每单元 3-bit（TLC）和每单元 4-bit（QLC）技术。QLC 技术将每个存储单元的数据位数从 3-bit 提升至 4-bit，显著扩大了容量。采用 16-Die 堆叠架构的 BiCS FLASH™ QLC 技术，可在单一封装内实现 4TB 的容量。
铠侠是业内最早预见并着手推动 SLC 技术向 MLC、MLC 向 TLC、以及 TLC 向 QLC 成功演进的企业之一。
铠侠 QLC 技术非常适用于需要高容量、低成本存储解决方案的应用场景。如今 QLC 技术以单一封装内可实现的最高密度缩小了占用空间，使存储解决方案能够灵活扩展。
按应用分类的产品
无论是车载应用、紧凑型高性能PC、云服务器和超大规模数据中心部署，铠侠的存储器和存储解决方案通过提供先进的高性能、高密度、低功耗、低延迟、高可靠性等特性，帮助新兴应用取得成功，使现有技术达到预期潜力。
