消费类 & 工业用 UFS & e-MMC
先进嵌入式存储解决方案：驱动消费级与工业级应用的当下与未来

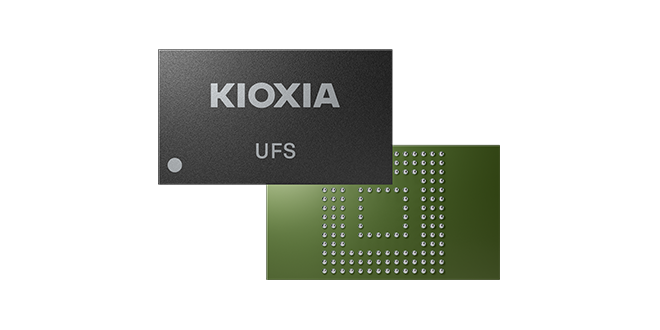

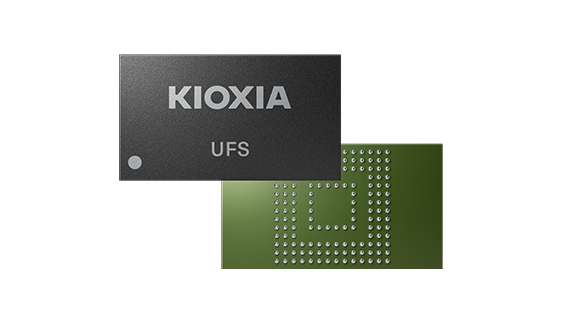

铠侠大容量UFS嵌入式闪存器件将BiCS FLASH™ 3D闪存与控制器集成于单一封装内。 内置控制器负责纠错、磨损均衡、地址转换和坏块管理，简化系统开发、降低处理器负载、缩短上市周期并提升易用性。

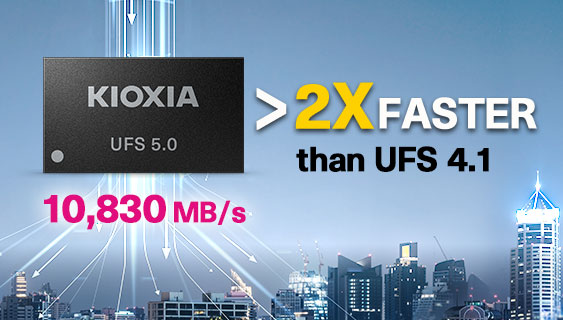

疾速前行：铠侠UFS 5.0树立移动速度与能效新标杆
铠侠UFS 5.0 关键特性与优势
关键特性
- 串行接口

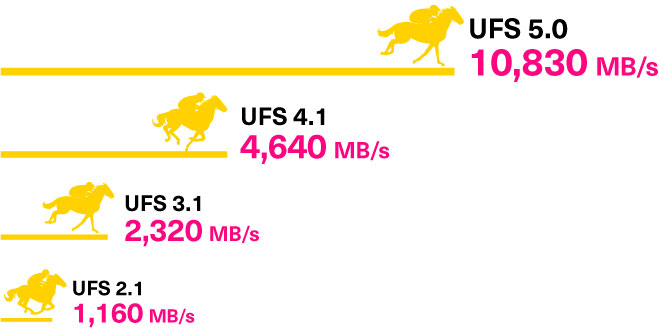

- 单器件接口速率提升至最高 10.8GB/s(1)
- 最新JEDEC®标准
- 容量：512GB, 1TB(2)
- MIPI M-PHY 6.0版高速Gear6
卓越性能

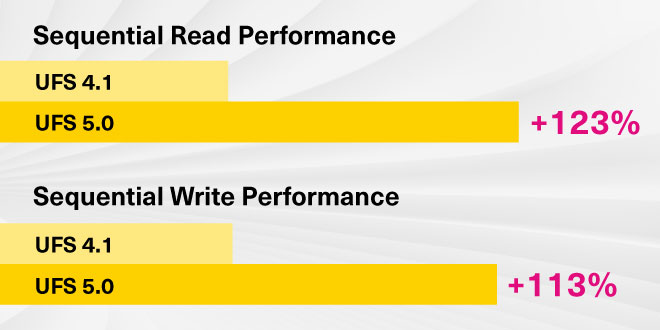

UFS 5.0实现显著性能提升，顺序读写速度较UFS 4.1器件分别提升最高123%和113%(3)* 。这一高性能得益于高速Gear6，其通过PAM-4等新技术实现接口速率跃升。
* 基于1TB器件，驱动层性能对比UFS 4.1 1TB
增强能效与热管理
UFS 5.0提供更优的能效与热管理，相较UFS 4.1降低运行能耗与发热量，实现更持久的高性能输出。
UFS 5.0 对比 UFS 4.1
铠侠同时提供UFS 4.1及最新UFS 5.0大容量闪存解决方案，均集成控制器并配备先进纠错功能。UFS技术将存储管理从主处理器卸载，简化系统设计并便于集成。
UFS 5.0相较UFS 4.1引入多项增强，包括：
- 更快的接口速率以实现更高数据吞吐
- 顺序与随机读写性能提升
- 更高能效以支持下一代高性能设备
这些增强使UFS 5.0非常适合高端移动设备，凭借更快的接口速率支持端侧AI运行。
为何选择铠侠UFS
铠侠延续创新传统，推出UFS 5.0闪存解决方案，满足现代嵌入式存储对速度与能效日益增长的需求。凭借多年技术领导地位和多项行业首创记录，铠侠UFS 5.0解决方案专为高要求应用而设计，如智能手机端侧AI及其他高性能计算系统。
UFS 5.0 面向先进应用
UFS 5.0标准在数据传输速度、响应速度和功耗优化方面实现显著跃升。这些特性带来无缝体验——实现应用快速加载、超高速数据下载，并为最密集移动及嵌入式用例提供高效多任务处理。
随着数码产品演进并对响应速度和敏捷性提出更高要求，铠侠UFS 5.0闪存助力制造商以卓越性能提升交付下一波创新用户体验(3)*。
- 顺序读取：10,000 MB/s +123%
- 顺序写入（WB）：9,000 MB/s +113%
- 随机读取：1,160 KIOPS +71%
- 随机写入：1,020 KIOPS +59%
* 1TB器件，驱动层性能对比UFS 4.1 1TB
铠侠UFS关键技术
PAM-4支持**
PAM-4（4电平脉冲幅度调制）是一项技术，通过使用四种不同的信号强度而非仅两种，使器件在每个信号中传输更多信息。这种方法在不增加额外连接或线缆的情况下，有效将可传输数据量翻倍。在UFS 5.0中，PAM-4实现更快的数据传输速度。因此，用户获得更快的应用启动、文件传输和更流畅的性能，帮助设备跟上现代应用、高分辨率媒体和多任务处理的需求。
** 仅为UFS 5.0中 HS-Gear6的关键技术
WriteBooster功能
WriteBooster利用现有用户数据区作为临时SLC缓存来提升写入性能，且不牺牲容量。主机可在设备配置时设定最大SLC缓存大小，并可持续向缓存写入数据直至缓存填满。该功能由主机在运行期间根据5G及其他应用的系统性能需求动态启用。
高速链路启动序列（HS-LSS）支持
传统UFS中，器件与主机之间的链路启动（M-PHY和UniPro初始化序列）以低速PWM-G1（3~9Mbps***）进行，而HS-LSS支持以更快的HS-G1 Rate A（1248Mbps）执行。预计相较传统方式可将链路启动时间缩短约70%。
*** PWM-G1通信速度因产品而异。
下一代3D闪存技术
铠侠UFS 5.0采用最先进的BiCS FLASH™ 3D闪存，并引入进一步的控制器优化，旨在最大化吞吐、降低延迟，并高效支持现代移动、汽车及企业设备的严苛需求。
铠侠UFS 5.0 关键应用
高端智能手机 / 端侧AI
平板电脑 / 台式PC
游戏
快速流媒体 / 主机存储

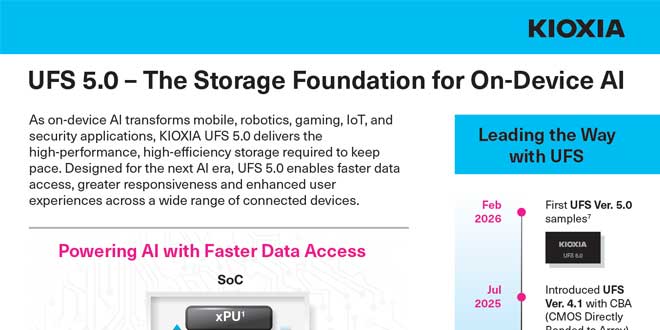

学习与评估
UFS 5.0 规格
*表格可横向滚动。
| 容量 (2) | 器件型号 | UFS 版本 |
最大传输 速率 （MB/s） |
电源电压 | 工作 温度 (℃) |
封装尺寸 (mm) |
||
|---|---|---|---|---|---|---|---|---|
| VCC (V) |
VCCQ/VCCQ_M （V） |
VCCQ2 （V） |
||||||
| 512GB | THGJFST2E48BATM | 5.0 | 10,830 | 2.4 to 2.7 | 1.14 to 1.26 | - (4) | -25 to 85 | 7.5x13.0x0.8 |
| 1TB | THGJFST3E88BATN | 7.5x13.0x0.9 | ||||||

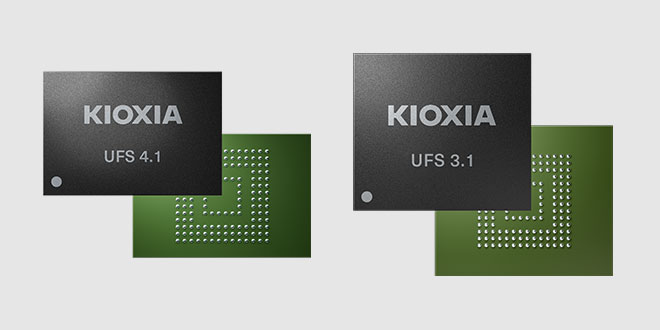

UFS 4.1/3.1 & e-MMC
铠侠UFS 4.1/3.1提供闪电般快速的嵌入式存储传输速度，使下一代智能手机和移动应用能够充分利用5G移动网络。

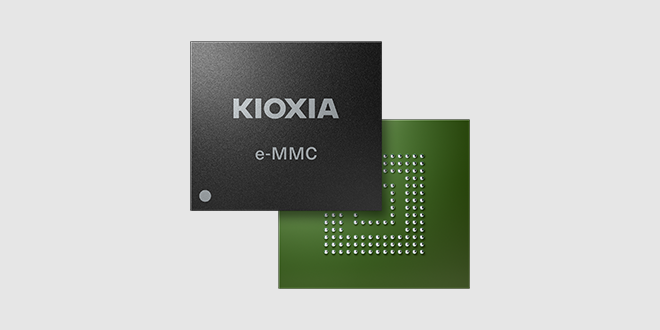

铠侠e-MMC产品系列提供符合JEDEC 5.1版标准的接口，无需用户直接控制闪存。
- 1 GB/s按1,000,000,000字节/秒计算，1MB/s按1,000,000字节/秒计算。这是根据接口速度计算的理论值，用户设备的实际速度不作保证。读写速度可能因主机系统、读写条件、文件大小等因素而异。
- 产品密度基于产品内部存储芯片的密度确定，而非终端用户可用于数据存储的内存容量。由于开销数据区、格式化、坏块及其他限制，消费者可用容量将更少，且可能因主机设备和应用而异。详情请参阅适用的产品规格。1KB的定义为2^10字节 = 1,024字节。1Gb的定义为2^30比特 = 1,073,741,824比特。1GB的定义为2^30字节 = 1,073,741,824字节。1Tb = 2^40比特 = 1,099,511,627,776比特。
- 性能数据基于内部测试。实际结果可能因主机设备、使用模式及其他条件而异。
- 本产品支持VCC和VCCQ / VCCQ_M双电源供电操作。无需VCCQ2 。
- JEDEC是JEDEC固态技术协会的注册商标
- MIPI®、M-PHY®和UniPro®是MIPI联盟的注册商标。
