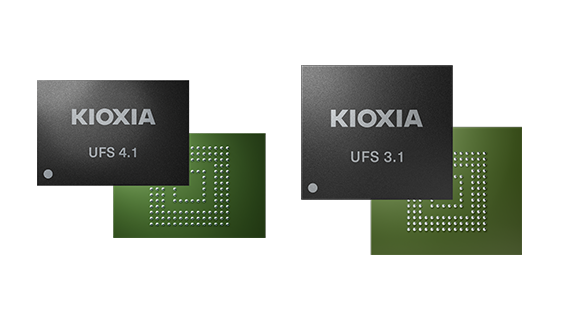

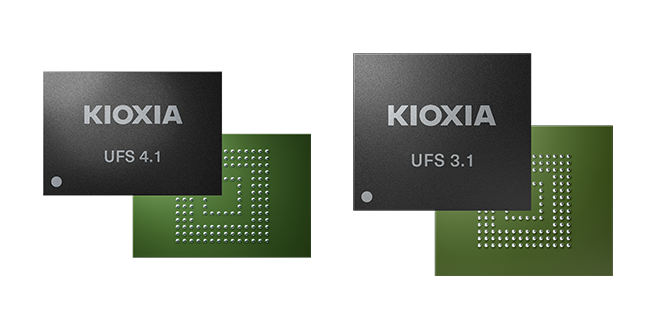

UFS 4.1/3.1 – 满足当今性能需求的正确选择

铠侠通用闪存（UFS）专为移动应用而设计，提供突破性的读写速度、低功耗和快速应用启动时间，满足各类数字产品的需求。

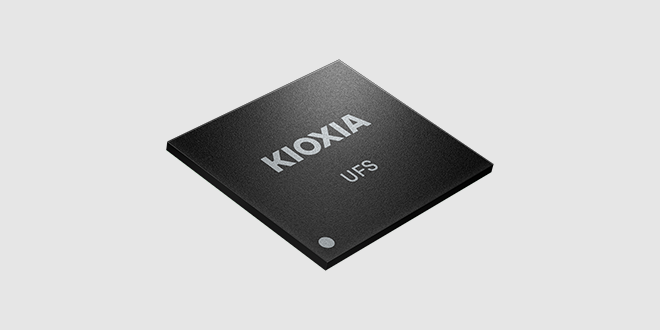

铠侠UFS 4.1/3.1解决方案符合JEDEC®标准，将公司的BiCS FLASH™ 3D闪存与控制器集成在JEDEC标准封装中。

铠侠UFS开启了嵌入式存储技术的新时代，为需要更高速度和更高效率的应用，带来了超越以往托管闪存技术标准的创新飞跃。

铠侠UFS 4.1存储产品（视频） A modal window will open.

铠侠UFS 4.1特性与优势

UFS 4.1提供闪电般快速的嵌入式存储传输速度，使下一代智能手机和移动应用能够充分利用5G移动网络和AI。UFS 4.1采用MIPI® M-PHY® 5.0高速Gear 5和UniPro®  2.0版本，支持每通道高达23.2Gbps、每设备高达46.4Gbps的理论接口速度(1)。UFS 4.1向后兼容UFS 3.1，因此现有平台可以使用UFS 4.1中采用的最新一代闪存技术，同时保留所有现有的UFS 3.1特性。

关键特性

  • 快速串行接口速度
  • 更高的读写性能
  • 最佳能效
  • 支持全双工
  • 引脚数量少
  • 9×13mm BGA封装
  • JEDEC标准
  • 256GB, 512GB, 1TB(2)

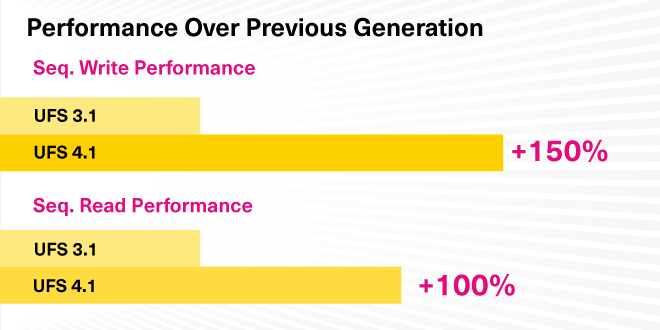

UFS 4.1与UFS 3.1性能对比

更快的性能(3)

与UFS 3.1设备相比，UFS 4.1设备的顺序读写性能分别提升了约100%和150%。* 内置WriteBooster技术可提升顺序写入速度，实现更快的下载、更迅速的高清视频录制存储，并加速移动游戏体验。

* 铠侠公司UFS 3.1 512GB设备"THGJFGT2T85BAIU"

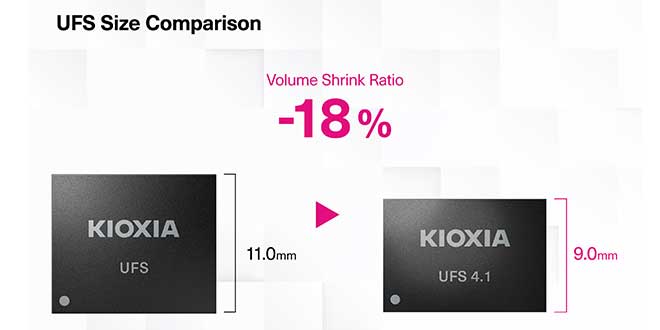

UFS尺寸对比

小封装尺寸

UFS 4.1支持更小的9mm×13mm封装，相比UFS 3.1尺寸缩小18%，在移动应用中可进一步节省空间，使手机更小巧纤薄。

铠侠UFS 3.1特性

  • 串行接口
  • 高速读写
  • 引脚数量少
  • 128GB, 256GB, 512GB(2)
  • 11×13mm 153球BGA封装
  • JEDEC标准

UFS 4.1对比UFS 3.1

铠侠提供UFS 5.0、UFS 4.1和UFS 3.1，这是一系列集成控制器的大容量闪存产品。这些闪存解决方案为每一代闪存技术提供ECC及其他优化控制功能。UFS减轻了主处理器的负担，简化了产品开发，缩短了上市时间，并提升了存储产品的易用性。

与UFS 3.1相比，UFS 4.1提供：

  • 更快的接口
  • 更高的读写性能
UFS 4.1比3.1快2倍

为何选择铠侠UFS

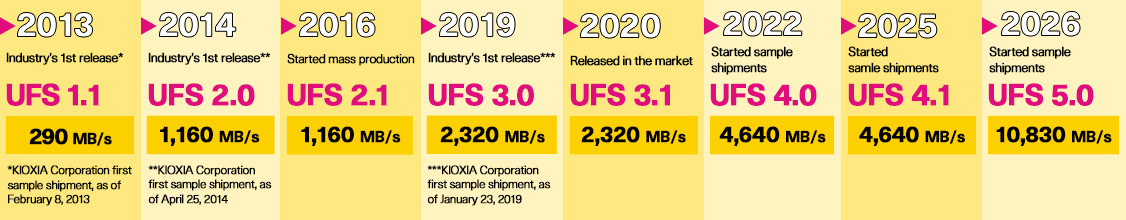

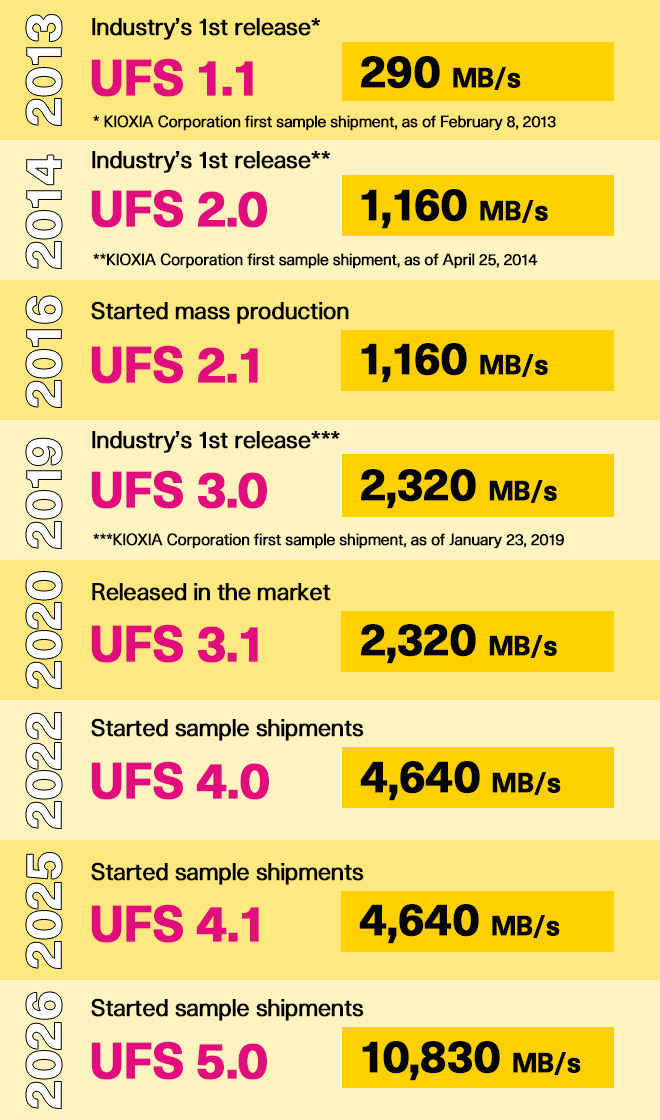

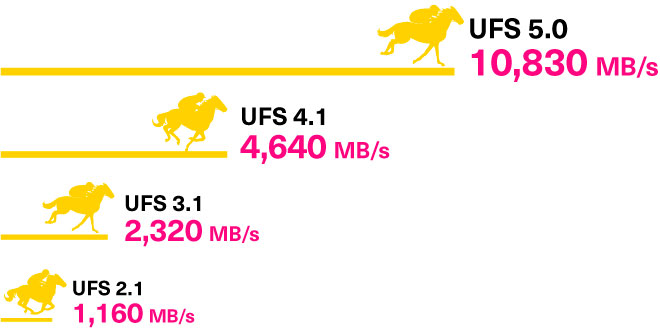

铠侠UFS发布时间表 铠侠UFS发布时间表

铠侠延续其创新传统，推出UFS 5.0闪存解决方案，满足现代嵌入式存储对不断提升的速度和效率的需求。凭借多年的技术领先地位和行业首创记录，铠侠UFS 5.0解决方案专为智能手机端侧AI及其他高性能计算系统等严苛应用而设计。

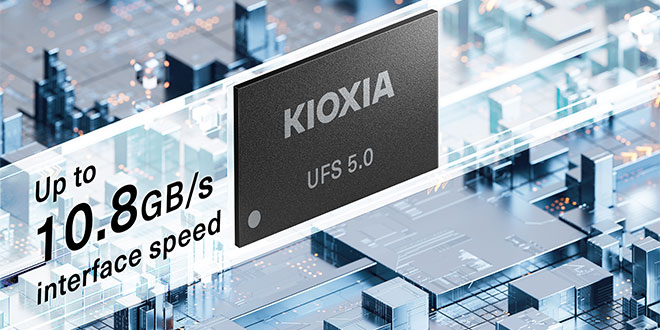

铠侠最新一代UFS 5.0

UFS 5.0将嵌入式存储技术提升至新高度，为未来智能手机、平板电脑和AI驱动的移动设备提供更快的传输速度和更高的能效。在前代技术进步的基础上，UFS 5.0采用MIPI M-PHY 6.0版本高速Gear6和UniPro 3.0版本，支持每设备高达10.8GB/s(1)（10,830 MB/s） 的理论接口速度。UFS 5.0保持与UFS 4.1的向后兼容性，确保与现有平台无缝集成，同时提供增强性能并支持最新闪存创新技术。

详细了解铠侠UFS 5.0

铠侠UFS 4.1/3.1关键技术

WriteBooster功能

WriteBooster通过将现有用户数据区用作临时SLC缓存来提升写入性能，且不牺牲容量。主机可在设备配置时配置最大SLC缓存大小，并可持续向缓存写入数据直至缓存填满。该功能由主机在运行期间根据5G及其他应用的系统性能需求动态启用。

高速链路启动序列（HS-LSS）支持**

传统UFS中，设备与主机之间的链路启动（M-PHY和UniPro初始化序列）以低速PWM-G1（3~9Mbps）***进行，而HS-LSS支持以更快的HS-G1速率A（1248Mbps）执行。预计相较传统方法可将链路启动时间缩短约70%。

** 仅UFS 4.1的关键技术
*** PWM-G1通信速度取决于产品。

先进技术

铠侠UFS采用高性能BiCS FLASH™ 3D闪存技术以优化性能。

铠侠UFS 4.1/3.1关键应用

客户端计算

笔记本 / 超极本™ / 平板电脑 / 台式PC / 游戏PC

移动设备

智能手机 / 智能手表 / 智能眼镜

消费级

游戏机 / 智能电视 / 虚拟现实头显 / 机顶盒 / 数字视频录像机 / 智能音箱 / 智能家居 / 可穿戴设备 / 家庭健康 / 家庭网络

工业级

自动化 / 数字医疗 / 交通运输 / 监控 / 机器人 / 无人机 / 安防 / 数字标牌 / 网络（5G区域网络） / 销售终端（PoS）

学习与评估

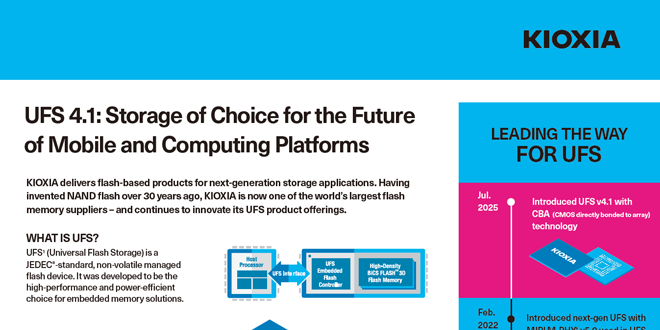

铠侠UFS 4.1：移动和计算平台未来的存储首选信息图 （PDF ： 1.4MB） PDF will open in a new window. UPDATED

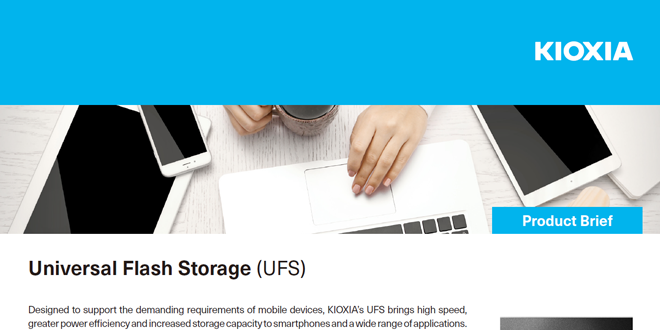

铠侠通用闪存（UFS）产品简介(PDF : 268KB) PDF will open in a new window. UPDATED

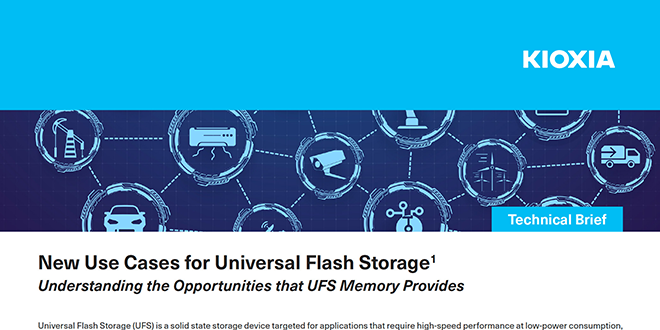

通用闪存新应用场景 技术简报（PDF：918KB） PDF will open in a new window. UPDATED

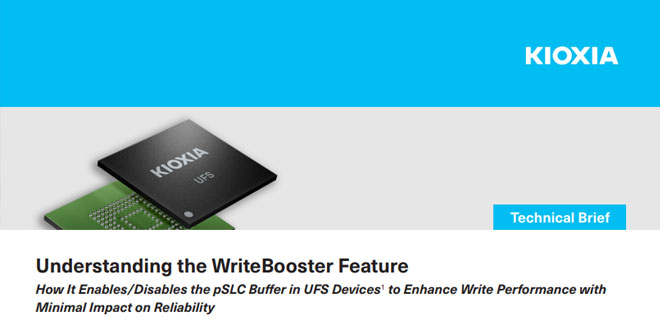

了解WriteBooster特性 技术简报（PDF：487KB） PDF will open in a new window.

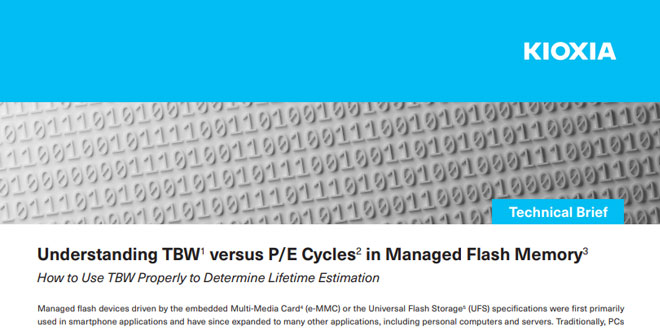

了解托管闪存中TBW与P/E周期 技术简报（PDF：1.5MB） PDF will open in a new window.

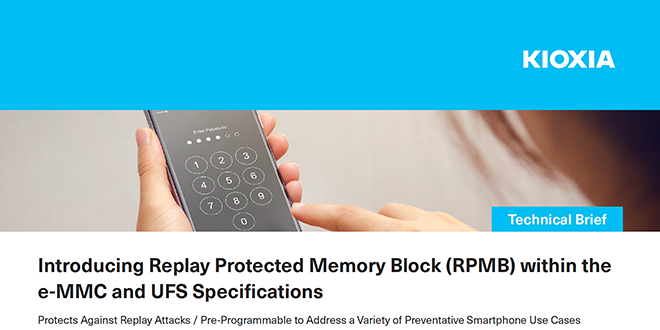

e-MMC和UFS规范中的重放保护内存块（RPMB）技术简报（PDF：382KB） PDF will open in a new window.

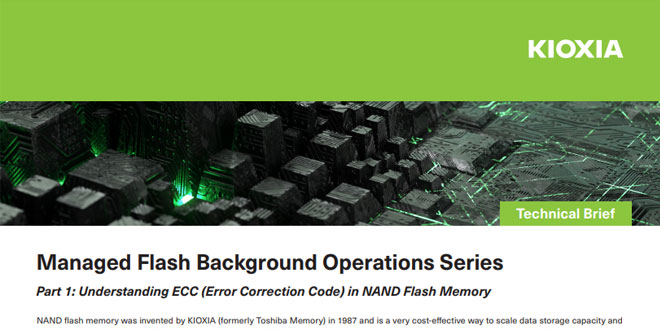

了解NAND闪存中的ECC（纠错码）技术简报（PDF：448KB） PDF will open in a new window.

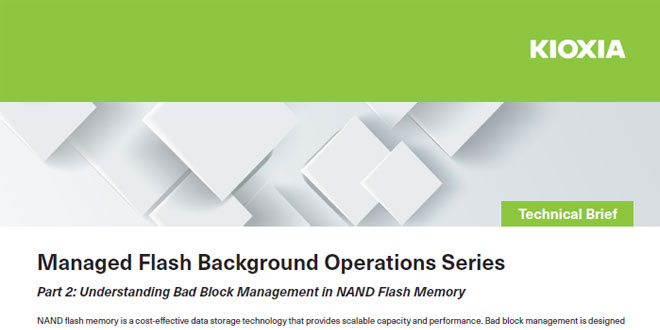

了解NAND闪存中的坏块管理 技术简报（PDF：243KB） PDF will open in a new window.

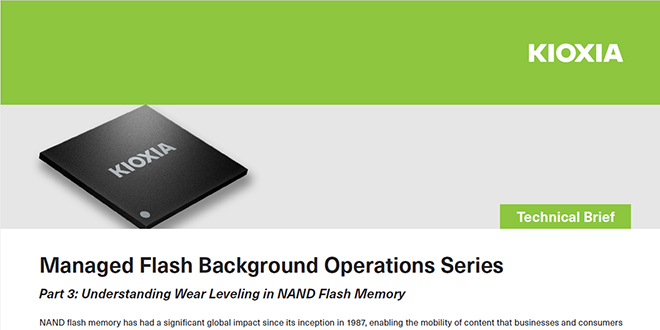

了解NAND闪存中的磨损均衡 技术简报（PDF：324KB） PDF will open in a new window. NEW

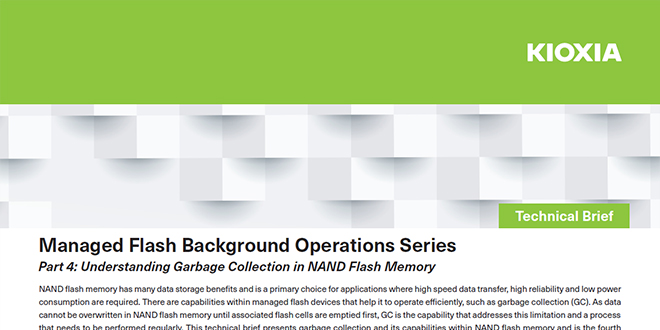

了解NAND闪存中的垃圾回收 技术简报（PDF：873KB） PDF will open in a new window. NEW

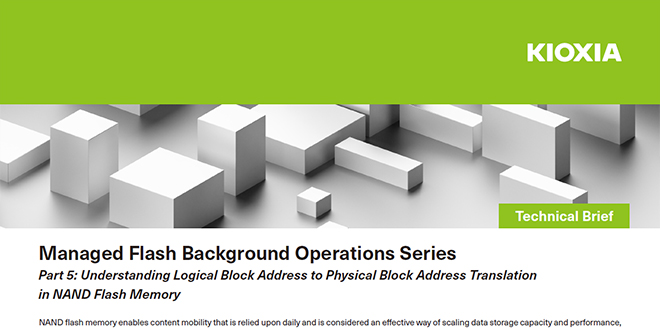

了解NAND闪存中逻辑块地址到物理块地址转换 技术简报（PDF：983KB） PDF will open in a new window. NEW

UFS 4.1/3.1规格

UFS 4.1

*表格可横向滚动。

容量 (2) 器件型号 UFS
版本		 最大传输
速率
（MB/s）		 电源电压 工作
温度
(℃)		 封装尺寸
(mm)
VCC
（V）		 V CCQ
（V）		 VCCQ2
（V）
256GB THGJFRT1E45BATV 4.1 4640 2.4 to 2.7 1.14 to 1.26 - (4) -25 to 85 9.0x13.0x0.8
512GB THGJFRT2E48BATV 9.0x13.0x0.8
1TB THGJFRT3E88BATW 9.0x13.0x0.85

UFS 3.1

*表格可横向滚动。

容量 (2) 器件型号 UFS
版本		 最大传输
速率
（MB/s）		 电源电压 工作
温度
(℃)		 封装尺寸
(mm)
VCC
（V）		 V CCQ
（V）		 VCCQ2
（V）
128GB THGJFPT0E18BAIP 3.1 2320 2.4 to 2.7,
2.7 to 3.6		 1.14 to 1.26 - (4) -25 to 85 11.0x13.0x0.8
256GB THGJFPT1E28BAIP
512GB THGJFPT2E48BAIP
  1. 1 Gbps 的定义计算为 1，000，000，000 位/秒。1 GB/s按1,000,000,000字节/秒计算，1MB/s按1,000,000字节/秒计算。这是根据接口速度计算的理论值，用户设备的实际速度不作保证。读写速度可能因主机系统、读写条件、文件大小等因素而异。
  2. 产品密度基于产品内部存储芯片的密度确定，而非终端用户可用于数据存储的内存容量。由于开销数据区、格式化、坏块及其他限制，消费者可用容量将更少，且可能因主机设备和应用而异。详情请参阅适用的产品规格。1KB的定义为2^10字节 = 1,024字节。1Gb的定义为2^30比特 = 1,073,741,824比特。1GB的定义为2^30字节 = 1,073,741,824字节。1Tb = 2^40比特 = 1,099,511,627,776比特。
  3. 性能数据基于内部测试。实际结果可能因主机设备、使用模式及其他条件而异。
  4. 该产品支持VCC和VCCQ的双电源操作。无需VCCQ2 。



  • JEDEC是JEDEC固态技术协会的注册商标
  • MIPI®、M-PHY®和UniPro®是MIPI联盟的注册商标。
  • 超极本 是 Intel Corporation 或其子公司的商标。
