UFS4.0/4.1 – 为下一代移动储存而设计

UFS4.0/4.1为下一代智能手机和移动应用提供闪电般快速的存储传输速度，使它们能够充分利用5G移动网络的高速率及AI。UFS4.0/4.1采用MIPI M-PHY 5.0 High-Speed Gear 5和UniPro2.0技术，支持每条通道高达23.2Gbps或每个设备高达46.4Gbps的理论接口速度。UFS4.0/4.1能够兼容UFS 3.1，这意味着现有平台可以使用UFS4.0/4.1的最新一代闪存存储技术，同时还能保留UFS 3.1的所有功能。

铠侠UFS4.1存储产品 A modal window will open.

UFS4.0/4.1的特性

铠侠 UFS 4.0

主要特性

  • 串行接口
  • 高速读写
  • 引脚数少
  • 256GB, 512GB, 1TB
  • 9mm x 13mm 153ball BGA 封装
Performance comparison between UFS 4.0/4.1 and UFS 3.1

更快的性能

相较于上一代产品*，UFS 4.0/4.1产品的顺序读写性能分别提高了约100%和135/150%。为提高下载速度、高清视频录制存储速度以及移动游戏的运行速度，UFS产品采用了WriteBooster技术来提升顺序写入速度。

*铠侠株式会社的UFS3.1 512GB 产品 "THGJFGT2T85BAIU"

UFS 4.0/4.1 尺寸比较

小封装尺寸

UFS4.0/4.1产品支持小型 9mm x 13mm 封装，可在移动设备中节省更多空间，使手机更小、更时尚。

UFS 4.0/4.1 与 UFS3.1

铠侠提供一系列包含集成控制器的高容量闪存产品，包括UFS 3.1和UFS4.0/4.1。这些闪存解决方案可以提供为每一代闪存所优化的ECC和其它控制功能。UFS减少了主控处理器的工作量，简化了产品开发流程，缩短了上市时间，提高了存储器产品的易用性。

与UFS 3.1相比，UFS 4.0/4.1具有以下优势：

  • 更快的接口
  • 更高的读写性能
UFS 4.0/4.1 VS UFS 3.1
UFS 4.0/4.1 is 2X faster than 3.1

选择铠侠UFS4.0/4.1的理由

KIOXIA UFS released timeline KIOXIA UFS released timeline

作为市场中UFS发展的领军者，铠侠致力于推动该项新技术，以实现比其他嵌入式存储解决方案更快的速度和更好的能效。2013年，铠侠率先推出了UFS 1.1的样品。2019年1月，铠侠又率先推出了UFS 3.0的样品。铠侠拥有悠久的NAND闪存发明历史。通过推出最新的UFS4.0/4.1产品，铠侠继续向世界展示其承诺，即致力于创造能够推动不断变化的数字世界发展的技术。

UFS 4.0 for smartphone and VR/AR

UFS4.0/4.1能提供更好的用户体验

与早期版本相比，UFS4.0/4.1标准在性能方面大幅改进。更快的传输速度可使智能手机、游戏机和便携式增强和虚拟现实设备受益。此外，随着写入性能的提高，用户可以更快地下载游戏和应用程序，享受更加流畅的使用体验。存储市场发展更快且更有效率，铠侠始终准备着迎接下一个挑战，并以其领先的UFS4.0/4.1产品引领着行业的发展方向。

铠侠UFS关键技术

WriteBooster功能

WriteBooster将现有的用户数据区作为临时SLC缓冲区，可以提高写入性能，同时避免牺牲容量。主控可在设备配置中，根据实际需求灵活配置最大SLC缓冲区，还可以持续向缓冲区写入数据，直到缓冲区被填满。该功能可根据系统性能要求，由主控在操作期间动态启用，比如在5G和其他的应用中。

高速链路启动序列 （HS-LSS） 支持

在传统 UFS中，设备与主机之间的传输链路启动（M-PHY 和 UniPro 初始化序列）在低速 PWM-G1 （3~9Mbps*1 ） 下执行。但使用 HS-LSS，可以更快的 HS-G1 Rate A （1248Mbps） 执行。与传统方法相比，预计这将使链路启动时间缩短约 70%。

*1 PWM-G1 通信速度取决于产品。

先进的技术

铠侠UFS采用高性能BiCS FLASH™ 3D闪存技术以优化性能。

铠侠UFS关键应用

客户端计算

笔记本电脑 / 超极本™ / 平板电脑 / 台式电脑 / 游戏电脑

移动设备

智能手机 / 智能手表 / 智能眼镜

消费类

游戏机 / 智能电视 / 虚拟现实头显 / 机顶盒/数字视频录像机 / 智能音箱 / 智能家居 / 可穿戴设备 / 家庭健康 / 家庭网络

工业

自动化 / 数字医疗 / 交通运输 / 监控 / 机器人 / 无人机 / 安全 / 数字标牌 / 网络技术（5G区域网络） / PoS（POS机）

了解与学习与评估

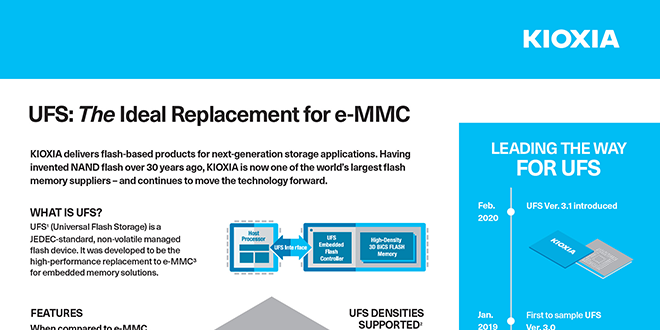

铠侠UFS：e-MMC 理想替代品（PDF ： 294KB） PDF will open in a new window. UPDATED

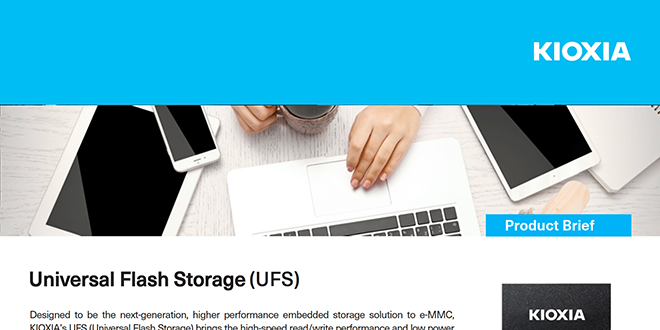

铠侠UFS 产品简介 （PDF ： 315KB） PDF will open in a new window. UPDATED

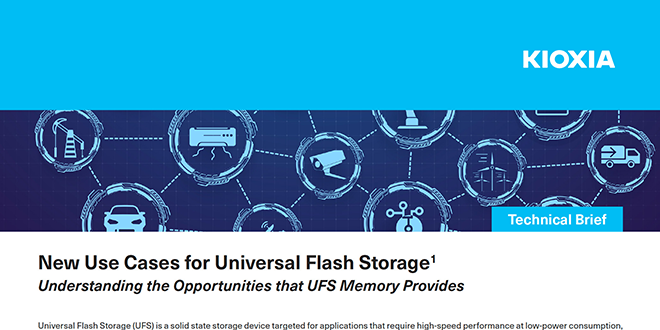

UFS新用例 技术简介（PDF ： 918KB） PDF will open in a new window. UPDATED
了解WriteBooster的特性技术简介 （PDF ： 487KB） PDF will open in a new window. UPDATED

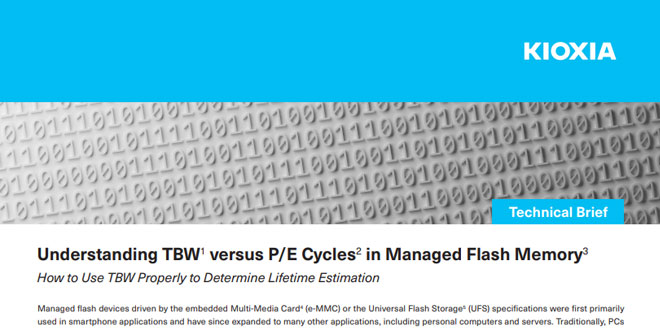

了解管理型闪存中的TBW和P/E Cycles技术简介 （PDF ： 1.5MB） PDF will open in a new window. UPDATED
在e-MMC和UFS规范中引入RPMB（重放保护内存块） 技术简介（PDF: 382KB） PDF will open in a new window. UPDATED

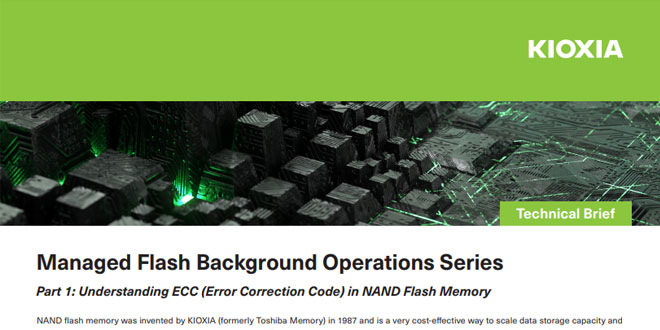

了解NAND闪存中的ECC（纠错码）技术简介 （PDF ： 448KB） PDF will open in a new window. UPDATED

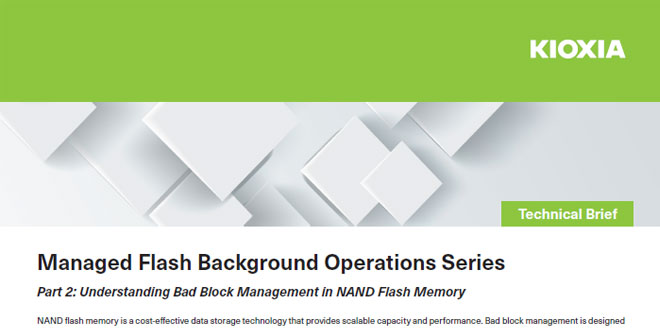

了解NAND闪存中的坏块管理技术简介 （PDF ： 243KB） PDF will open in a new window. UPDATED

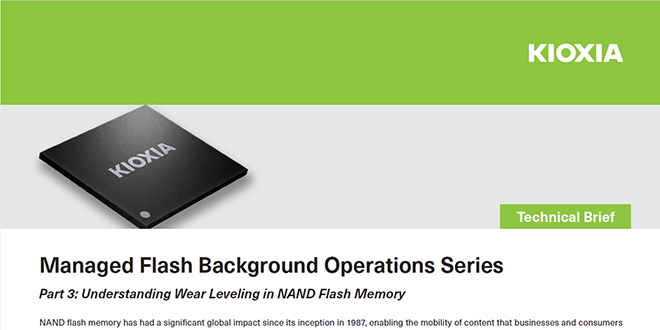

了解NAND闪存中的磨损均衡 技术简介(PDF : 324KB) PDF will open in a new window. NEW
了解NAND闪存中的垃圾回收 技术简介 (PDF : 873KB) PDF will open in a new window. NEW

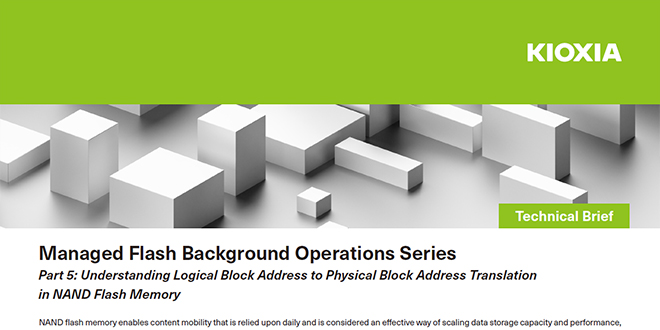

了解NAND闪存中的逻辑-物理块地址转换技术简介(PDF : 983KB) PDF will open in a new window. NEW

UFS4.0/4.1的规格

*Table can be scrolled horizontally.

Capacity Part Number UFS
Version		 Max Data
Rate
(MB/s)		 Supply Voltage Operating
Temperature
(℃)		 Package Size
(mm)
VCC
(V)		 VCCQ
(V)		 VCCQ2
(V)
256GB THGJFMT1E45BATV 4.0 4640 2.4 to 2.7 1.14 to 1.26 - (1) -25 to 85 9.0x13.0x0.8
512GB THGJFMT2E46BATV 9.0x13.0x0.8
1TB THGJFMT3E86BATZ 9.0x13.0x0.9
256GB THGJFRT1E45BATV 4.1 9.0x13.0x0.8
512GB THGJFRT2E48BATV 9.0x13.0x0.8
1TB THGJFRT3E88BATW 9.0x13.0x0.85
  1. 该产品支持VCC和VCCQ2的双电源操作。无需提供VCCQ2 电源。
